CAB 950, CAB 850, CAB 750

Dispositivo de medición para tareas de equilibrado en la producción en serie

  • Procesamiento digital de los valores de medición para una elevada precisión
  • Cálculo y control de la corrección
  • Ampliia gama de elementos de software para las tareas de equilibrado orientadas a la producción

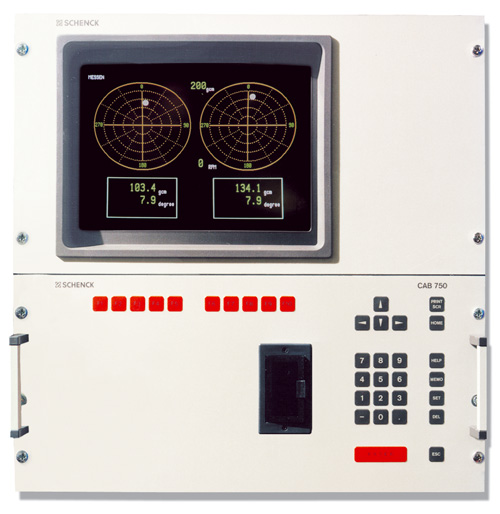

CAB 750 - Sistema productivo de medición y corrección

CAB 750 es un clásico para la producción en serie. Mediante la tecnoloía de microprocesador y multi-tasking efectivo, se convierte en más que un simple dispositivo de medición del desequilibrio: la determinación de los valores medidos, el cálculo y control de la corrección, el diagnóstico de fallos y la transferencia de datos se producen simultáneamente. El dispositivo es un sistema de medición y control multifuncional. Garantiza los tiempos de sistema más cortos, transforma el desequilibrio en una corrección efectiva e intercambia señales con los equipos periféricos.

Su tecnología digital y el concepto de operación ergonómico con procesos de ajuste asistidos por software minimizan los tiempos de reposo para la equilibradora y el sistema de medición. La memoria de datos para datos tipo conocidos y para parámetros de máquinas y corrección importantes posibilita el ajuste presionando un botón o bien de forma automática mediante un comando externo.

Las herramientas de diagnóstico localizan las averías, y el alcance del ajuste después de haber intercambiado los componentes es mínimo.

Con CAB 750 también puede cambiar entre tipos de corrección después de la medición - de forma precisa hasta el último dígito (ya sea polar, en elementos, en unidades métricas o inglesas, como valor digital, visualización vectorial o gráfico en color).

El óptimo cálculo de la corrección se desarrolla automáticamente y sin errores mediante taladrado, fresado, soldadura, amolado, clasificación, en elementos o polar, en uno o dos planos, en pasos de procesamiento múltiples, en sistemas fijos o iiterativos. Se controlan hasta 12 ejes digitales para el posicionamiento de la pieza de trabajo y las herramientas en el servicio y durante el proceso de ajuste.

No es necesario decir que este potente dispositivo proporciona también un control procesual estadístico.

Diseño
La alta productividad y flexibilidad son la base de las cadenas de producción modernas. Si desea seguir siendo eficaz, tiene que reaccionar rápidamente a las tendencias, implementar la producción y ofrecer un nivel de calidad convincente. Esto presupone tecnologías que aseguren la productividad, la flexibilidad y la rentabilidad.

Por dicho motivo, se requiere de las equilibradoras de la producción en serie requisitos especiales: adaptabilidad para solucionar tareas de equilibrado individuales, extrema precisión, volúmenes de producción elevados y una tecnología que tenga en cuenta tanto a las personas como al entorno de producción.

Nuestros dispositivos de medición basados en microprocesadores satisfacen estas exigencias de forma ideal. El hardware seguro, el software fácil de entender y la construcción modular fácil de manejar ayudan a asegurar su capacidad de competencia a largo plazo.

CAB 950 - El sistema de producción para una mayor flexibilidad en el equilibrado

CAB 950 es la combinación de la tecnología de medición más precisa y de control más moderna, el diseño robusto y el manejo más sencillo. Y todo integrado en un sistema con una filosofía de manejo consistente, superficie de manejo uniforme y completa capacidad de comunicación.

CAB 950 contiene la funcionalidad completa de sus predecesores, CAB 850 y CAB 750. Se han realizado significantes ampliaciones en la integración de producción, la ergonomía de manejo y el diagnóstico remoto. El Siemens PLC integrado permite, por ejemplo, controlar un dispositivo de carga y descarga. Gracias a la capacidad de conexión del PC industrial con MS Windows XP y el Computer Aided Balancing (CAB) de Schenck, puede solicitar fácilmente, por ejemplo, los datos para el control procesal estadístico desde su oficina. Si, a pesar de las extensas  rutinas de test, controles de plausibilidad y sistema de ayuda orientado a la práctica, necesita la ayuda de Schenck, obtendrá la solución deseada rápidamente mediante el diagnóstico de fallos (teleservicio) online integrado.

CAB 950 está disponible como variante en serie para:



  • Equilibradoras para cigüeñales
  • Máquinas de centraje de masas para cigüeñales
  • Equilibradoras de árboles articulados
  • Equilibradoras verticales
  • Máquinas de ensamblado y equilibrado para ruedas completas

CAB 850 - El sistema de equilibrado de alto rendimiento

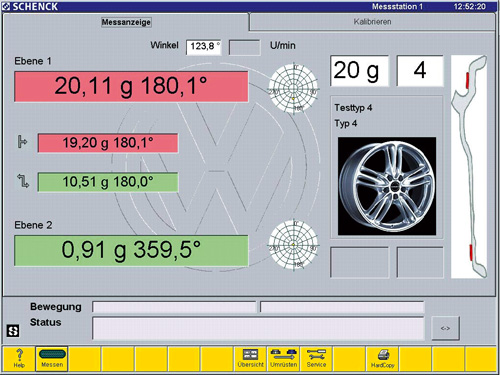

El sistema microprocesador CAB 850, que combina las extraordinarias capacidades de CAB 750 con las posibilidades ofrecidas  por la última tecnología de la información, sienta las bases respecto a la productividad, la calidad y la flexibilidad. No sólo contiene amplias funciones en cuanto a la determinación de los valores de medición, el cálculo y el control de la corrección, sino que también está caracterizado por un sistema de operación seguro y una superficie de usuario optimizada, de fácil lectura e intuitiva mediante una pantalla táctil - en el caso de que fuese necesaria la intervención de un operario.

Equipado con una estructura modular de software y un hardware potente con una variedad de interfaces, CAB 850 ofrece esencialmente ampliadas posibilidades de memorización y comunicación así como espacios libres tecnológicos para el futuro.
Datos técnicos
Sinopsis de datos técnicos    CAB 750  CAB 850  CAB 950
Principio de medición de multiplicación digital    •  •  •
Optimización de tiempo de muestreo    •  •  •
Capacidad multiestación    •  •  •
Calibración empírica    •  •  •
Cálculo del valor de corrección    •  •  •
Control automático de corrección    •  •  •
Pantalla digital    •
Pantalla de alta resolución      •  •
Teclado multifuncional    •
Pantalla táctil      •  •
Medio de almacenamiento separado    •  •  •
Interfaz Centronics (impresora)      •  •
Interfaz (RS 232; V24)    •  •  •
Interfaz en serie (COM)      •  •
Interfaz en serie, Ethernet      •  •
Interfaz de control, estándar    •  •  •
Interfaz de control, Profi-/Inter-Bus    •  •  •
Interfaz para 2 unidades de pantalla      •  •
Interfaz para teclado externo      •  •
Conexión generador de referencia
Conexiones sensor de vibración    1 - 4
Dispositivo de medición
Resolución de la pantalla    640 x 400  1024 x 768  1024 x 768
Error en la medición  [gmm]  en función de la equilibradora  en función de la equilibradora  en función de la equilibradora
Velocidad de medición  [min -1]  150 - 10.000  150 - 10.000  150 - 40.000
Rango de medición del desequilibrio    1 : 1.000.000  1 : 1.000.000  1 : 1.000.000
Tiempo de medición, aprox.  [s]  1,5 - 6  1,5 - 6  1,5 - 6
Memoria de tipos de datos  100  10.000   2)  2)
Dimensiones (19‘‘ rack)  [HE]  11  16  16
Peso, aprox.  [kg]  40  45
Potencia requerida 1)  [V]  115 / 230  115 / 230  115 / 230
Consumo de energía  [VA]  250  300  300

Instrumento básico  Order No.  R0760400.01  R0760600.01

(•) Opcional

Hay disponible una gran diversidad de extensiones y opciones de software para las unidades de medición mencionadas que sólo se encuentra parcialmente descrita aquí. Para efectuar adaptaciones a su tarea específica, póngase en contacto con nuestro personal técnico.


1) + 6% / -10%, 50/60 Hz
2) Ilimitado con medio de almacenamiento de datos externo
B.p. Bajo petición
